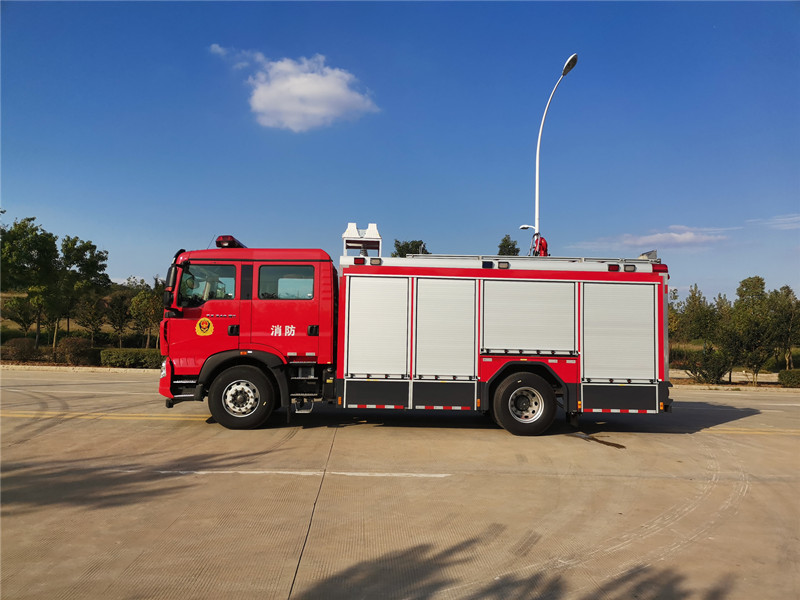

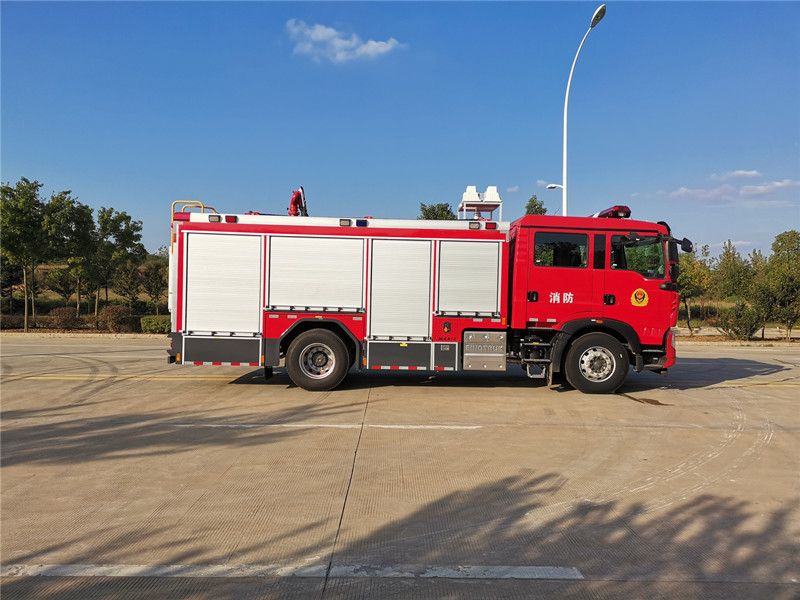

重汽A類泡沫主戰消防車

一、整車主要參數

外廓尺寸：8300x2500x3430mm

**總質量：15500kg

載液量：罐體容積不小于 5000L

消防泵額定流量：60L/s @1.0MPa;30L/s @2.0MPa;

消防炮額流量：60L/s 1.0MPa

消防炮射程：≧60m（水）、≧55m（B 類泡沫）、≧35m（A 類泡沫）

前置絞盤參數：**拉力：75.6KN，驅動型式：電動

升降照明燈參數：**離地高度：≥7.6m

二、壓縮空氣泡沫系統主要參數

	濕泡沫			幹泡沫
	流量 （L/Min）	射程 （M）	發泡倍數	流量 （L/Min）	射程 （M）	發泡倍數
出口 A	180	≥22	≥7	100	≥12	≥10
出口 B	180	≥22	≥7	100	≥12	≥10
炮出口	280	≥22	≥7
炮出口  （特濕  泡沫）	480	≥35	≥6

三、底盤主要參數

型 号：ZZ5207TXFV471GF5 重汽 HOWO 國Ⅵ底盤

驅動型式：4×2

軸 距：4700mm

**車速：101km/h

發動機型号：MC07.34-60

功 率：248kW

總 質 量：20100kg

四、主要結構：

１、駕駛室

結 構：T5G-S 四開門駕駛室,乘員人數2+4人。

座位設置：前排2人後排4人，其中後排乘員座位後面設有空氣呼吸器固定架4個，&₩nbsp;前方約1.2米高度處有精緻的安全欄杆。

翻轉：前翻式電動舉升翻轉系統（原車自帶）。

乘員室內設備：除原車設備外，加裝有100W**報器、**開關、取力器**開• 關、指示燈。

**：駕駛室頂部安裝長排LED頻閃紅**。

2、容罐：

載液量：

l 水罐載水量：4000kg

l A類泡沫罐載液量：300kg

l B類泡沫罐載液量：700kg

材  質：

l 水罐采用優質碳鋼闆焊接而成

l 泡沫罐采用優質不鏽鋼闆0Cr18Ni9焊接而成

l 水罐結構：水罐為焊接式結構，前後封闆、罐兩側壁闆、縱橫防闆 均設有可增加強度的梯形折筋。另有維 修人孔圈以及防吸水漩渦紊流結構。

l 罐頂有1個入口孔，帶快速鎖緊及開啓裝置的罐蓋。

l 罐頂接有1個Φ80 mm的溢水管閥結構。

l 1個液位指示器。

l 1個排污口。

l A類泡沫罐結構：位于水罐前頂部，內設隔闆加強筋。

l 罐頂設1個A類泡沫注液口。

l 罐頂設1個出氣口。

l 罐底設1個低液位保護開關。

l 1個液位指示器。

l 罐底設1個排污口。

B類泡沫罐結構：位于水罐前部，其強度安全、密封可靠。

l 罐頂設1個B類泡沫注液口。

l 罐頂設1個出氣口。

l 罐底設1個排污口。

l 1個液位指示器。

3、水泵：

（1） 、水泵：

型号：CB10.20/30.60型中低壓消防泵

額定流量：60 L/S@1.0MPa;30 L/S@2.0MPa

材質：鋁合金外殼、不鏽鋼泵軸、銅合金葉輪和密封環、鉻鎳合金(₽jīn) 齒輪

（2） 、引水泵：

活塞式吸深： ≥ 7m

引水時間：≤ 50s

4、B類泡沫比例混合系統：

泡沫比例混合器型号：PH64

型式：負壓環泵式

混合比：3-6%

5、壓縮空氣系統：DC-CAFS60/45M

空氣壓縮機型号：EV06-NK

型式：螺杆式

額定流量：額定性能5.5m³/min，（壓力0.85MPa時）

工作壓力：0.85 Mpa

**工作壓力：1.5MPa

自動壓力平衡系統：氣壓随水壓波動範圍≤10%

電動泡沫泵型号： BM12.10N

流量和壓力：12L/min/0.8Mpa

比例調節範圍：0—9.9%

**噴射壓力：1.4Mpa

6、管路系統：

（1）、吸水管路：

設 1個DN150罐內吸水管路系統。

水泵後部設有1個DN150外吸水管路系統。

（2）、壓縮空氣泡沫管路：

泵房左側設置DN65、DN80壓縮空氣泡沫出液口各一個。

（3）、注水管路

車廂右側各有1個安裝DN65外注水口，可通過管路向罐內注水。

泵房內設置1個DN65管道向罐內注水并通過DN6§5球閥**。

（4）出水管路：

車頂部設置１個DN80消防炮管路及**閥。

泵房左右兩側各設置1個DN80、DN65出水管路及**閥。

（5）、放餘水管路：

壓縮空氣泡沫系統底部設有放餘水管路及**閥。

水泵底部設有放餘水管路及**閥。

（6）、冷卻水管路：

為使空氣壓縮機及取力器在工作中運行正常，配有同空壓機(jΩī)冷卻系統、取力器冷卻系統連通的冷卻水管路及**閥。

（7）、排污管路：

水罐底部設置１個DN40的排污管路及**閥。

B類泡沫原液罐底部設置１個DN25的排污管路及**閥。

A 類泡沫原液罐底部各設置１個DN25的排污管路及**閥。

7、消防炮：

型号：PL8/48型泡沫/水兩用消防炮（更換A類炮頭即可出壓縮空氣泡沫液）

位置：液罐頂部

**方式：手動

噴射壓力：0.8Mpa

流量：48L/s

噴射炮旋轉角度：360°

噴射炮仰角：≥+75°

噴射炮俯角：≤-15°

射程：水≥70m  泡沫≥60

8、升降照明系統：

發電機：本田動力

功率：10.5KW

頻率：50HZ

電壓： 220V

主照明燈：          &n™bsp;            &nb÷sp;

功率： 4×1000W

移動照明燈：500W/ 2隻

升降杆：             &×nbsp;

型式：氣動

**離地高度：8m

舉升重量： 45kg

雲台：            &nb​sp;

俯仰度：330°

水平旋轉： 360°全旋轉

電壓：220V

電纜線盤：           &nb$sp;        ™;

電壓： 220/380V

頻率： 50HZ

數量： 30m（220V）x2

配電箱：設有功能**鍵、儀表、各種操作全部集中于**箱上，并'能準确快捷的**全部運轉動作，配置5m線控按鍵。

9、牽引絞盤系統：（美國冠**）

型    号：N16800XF

驅動形式：直流電動

**拉力：7650Kgs

鋼絲尺寸：13mmx38m

重   量：108kg

安裝位置：位于車輛尾部

10、取力器：

型式：夾心式

操縱：電磁閥、氣動**、**位置位于駕駛室內儀表盤處

冷卻方式：機油冷卻

潤滑方式：飛濺式油潤滑

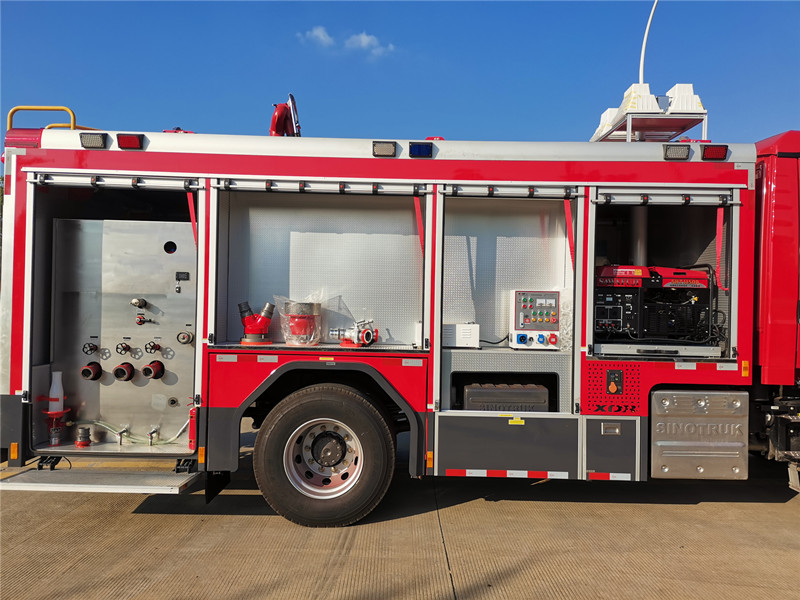

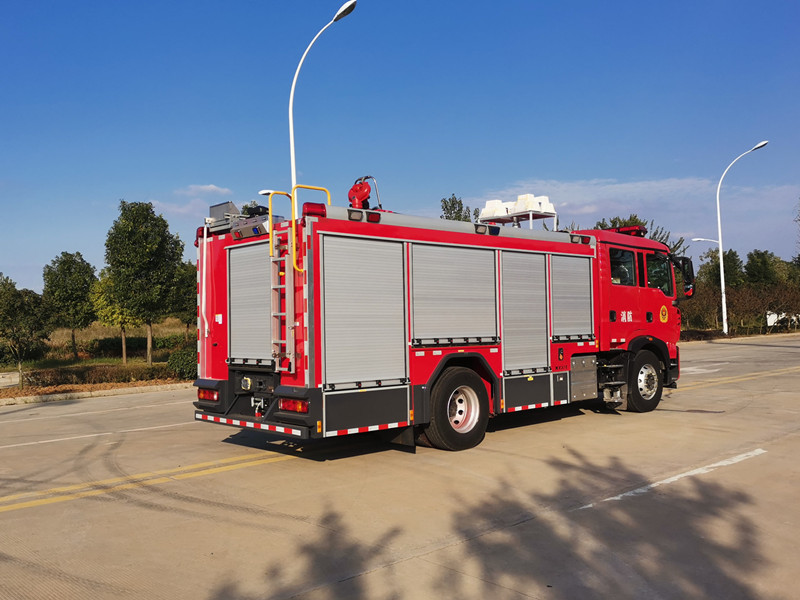

11、器材箱及泵房：

材質：本體主骨架為鋼制型材，內部器材架為鋁合金型>材。內飾側闆為1.2mm氧化鋁合金花紋闆，內飾底闆為 1.2mm氧化鋁合金花紋闆。

結構：采用鋼制框架和鋁合金型材專用連接件結構，器材放(f‌àng)置空間充足，放置器材隔斷空間可調整∞。适當位置選配采用立式推拉架、扡架和空氣呼吸器旋轉架的方式，保證器材便于取用。對(d"uì)車廂內部需要經常檢測的部件，在适當部位加裝有活門，其他需要÷(yào)進入車內部檢查和維修的地方也加裝有敞開或有可移動的闆件。

卷簾門：所有器材廂及泵室都采用帶鎖卷簾門，把手和鎖堅固耐用(yòn≈g)，不宜變形。卷簾門導軌內加裝LED照明燈帶，所有卷簾 門均經過水淋密封性能試驗。

翻闆踏腳：鋼框架覆鋁合金花紋闆，采用鉸鏈加止口雙重鎖定，腳踏闆邊角處安裝有黃色**示燈閃爍，↑安全可靠。

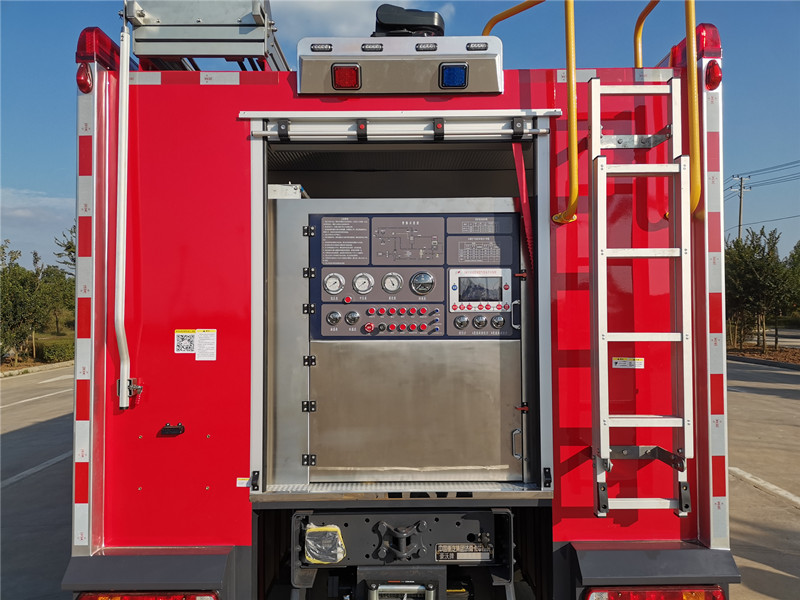

12、儀表闆及闆上設備

儀表闆位于車尾部的泵室內，帶有一個**闆并具備充足的照(zhào∑)明；所有**手柄、開關、指示燈的近旁都有中文标識和操作(zu×ò)步驟說明。

儀表闆裝有：

液位表：3隻

轉速表： 1隻

壓力表：1隻

真空壓力表：1隻

泡沫比例混合器**單元：1套

空壓機溫度表：1隻

油門調節裝置：1套

儀表照明開關：1個

空氣壓力表： 1個

A類系統供水開關：1個

炮**開關： 1個

其他各類**閥若幹

13、電器及**示系統:

l 整車所有用電設備總功率低于發電機♥(jī)額定功率的1.4倍

l 牌照燈座符合GB4785的規定，滿足牌照照明需要(yào≠)

l 駕駛室頂部配備1隻1.6米LED長排頻閃紅**,**報器功率為100W；**報器(δqì)、**、爆閃燈電路為**式附加電路，**器安裝在駕駛室內

l 廂體頂部左右兩側各安裝藍、紅兩色爆閃燈，間隔≤3m，下兩側各安裝4具安全标志燈和側回複反射器（組 合式），配有前、後示廓燈，兩側各一隻轉向燈，駕駛室、器材箱、泵房內均裝有照(zhà™o)明裝置，并符合GB4785規定

l 後泵房處的系統**面闆上設有各類指示燈、顯示儀表、安全♣報**裝置。

l 在車輛适當位置選裝自動充電系統，在車輛(liàΩng)停駛狀态下自動為車輛蓄電池進行智能充電，避免車輛(≠liàng)發生因虧電而引起的啓動困難。

14、噴漆：

采用國産油漆，駕駛室、車體為消防紅，底盤和副車架為黑色&，翼子闆、保險杠、小高頂為灰色。整車漆膜要求平整、光(guā&ng)亮。

15、總體技術要求：

l 整車性能符合GB7956.1-2014《消防車 第1部分：通用技術條件(jià×n)》的規定

l 整車性能符合GB7956.6-2015《消防車 第6部分：壓縮空氣泡沫消防車》的規定&

l 消防泵性能符合GB6245-2006《消防泵》的規定

l 整車外廓尺寸、軸荷及質量應符合GB1589-2016《道路車輛外廓尺寸、軸荷及質量限值》的規定

l 整車外部照明和信号裝置應符合GB478$5《汽車及挂車外部照明和信号裝置的↑安裝規定》的規定

l 所有焊接牢固，光潔，平整

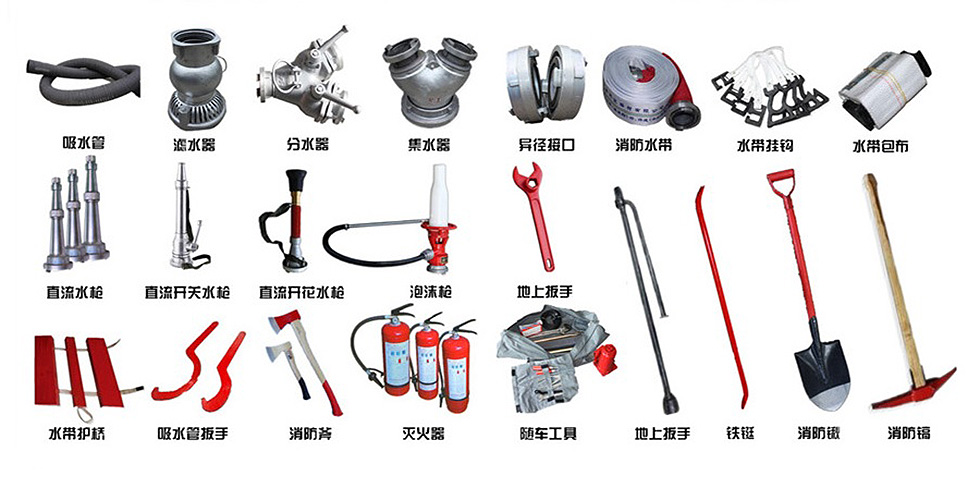

16、随車器材
