1000方自吸泵履帶式自行走式柴油機移動泵車

履帶式自行走式柴油機移動泵車方案說明

摘要：

移動泵車是根據搶險救災裝備長期儲存、缺失維護、作業環境惡劣、作業要求特殊等因素而形成的(de×)突發性、緊迫性、作業多樣性、社會影響性等特性而研發的，具有較好的環境适應能力以及搶險救災"能力。

現今使用的移動泵車大多都是直接裝載β在牽引車或汽車上使用，一般都是依靠車輪的滾動帶動其移動，對于✔道路的适應性有限，遇到道路泥濘或水坑較多的特殊道路，容易導緻車輪陷落♠，無法繼續前進，同時現有移動泵車大多都需要人工随×同操控，使用的局限性較大，降低了其使用的适應性。

為實現上述目的，提供如下技術方案：履帶式自行走自吸移動泵車，包括底座₹、防護外殼、履帶底盤、自吸泵、動力系統和**系統，防護外殼固定設置于底座的頂端，防護外殼的頭部位置開↓(kāi)設有用于自吸泵固定安裝的凹槽，履帶底盤安裝于底座的底端，動力系統和**系統α均設置于防護外殼的內腔；下面我們要介紹的這款水泵—自行走式自吸水泵，行(x™íng)走方式為履帶底盤，可以适應各種路況，各種複雜的地形等，自動動力輸出，減少(&shǎo)了以往因為沒有電力或其他動力源而無法使用的情況。設備具備自(z¶ì)動升降功能、升降支腿還具有收放擴展功能方便使用時遙控**伸展出汽車(λchē)車箱外寬然後遙控升降使其整個移動方艙升高和降低、當移動方艙升高到一定高♠(gāo)度之後、平闆汽車可以倒入到方艙底下、然後方艙下降到車身上就(jiΩù)能讓汽車運輸到需要作業排水的地方、到達目的地後再升高方¶艙、汽車與方艙分離之後、把方艙降低到地面平整地(dì£)進行抽水作業，汽車與方艙分離之後汽車可(kě✔)以作為别的用處。下面我們就了解♦一下《自行走式自吸水泵》

水泵采用300YXZXW1000-12-55型真空**自Ω吸式離心泵；

1、水泵額定流量：1000m³/h；**流量1100m3/h **通過顆粒直徑7ε6mm

2、額定揚程：12米；**揚程30米

3、吸程：9m；

4、水泵配備有無水幹轉保護系統，保護水泵的葉輪在泵腔內沒有(σyǒu)液體高速旋轉的情況下，不會對機械密封、葉輪和泵腔造成損壞；（提供可以空(kō™ng)轉的葉輪基座知識産權證書）

5、泵體材質采用HT鑄鐵，韌性和塑性較高。低溫時，韌性向脆性轉變，但低溫沖擊值較高，且有一(yφī)定的抗溫度急性變和耐蝕性；

6、離心泵軸、葉輪采用沉澱硬化奧氏體不鏽鋼，具有高強度、高韌性、高(gδāo)耐蝕性、高抗氧化性和優良的成型性、焊接性等綜合性能；

7、葉輪**可通過顆粒物直徑100mm;

8、配置真空**系統、真空泵采用旋片真空泵不需要水冷★卻、開機時自吸泵與真空泵同時一起運行、真空泵具÷有自動啓停功能當自吸泵出水之後真空泵會自♦(zì)動停止當自吸泵進口管道負壓偏低時真空泵自動啓動、替代了市場原有(yǒu‍)的真空**自吸泵所采用的真空泵一直與自吸泵同時一起工作的弊端容易導緻☆真空泵進水及疲勞運行導緻的損壞。（提供全自動真空**柴油機自吸泵π知識産權證書）

9、啓動發動機後，真空泵與水泵同時工作；

10、采用了全自動功能的真空**系統、**保證了真空泵腔內↑不會進水而造成故障或損壞；

11、水泵配置真空**系統後，在**吸程工作情況下，出水時間隻需要30×s；

12、真空**自吸裝置無需額外的動力源，與發動機尾軸采用皮帶輪用皮帶連接皮帶輪與真空泵♣之間設置了一個電子離合器與自動**器連接自動**器有一個液位傳感器≠(qì)連接到了自吸泵上端的水箱當檢測到有水時反饋給**器信号使←其**離合器與真空泵皮帶輪分離，分離後隻是離合器與發動機(j€ī)同時啓動；

13、配置真空泵**後的吸程可達到9m。

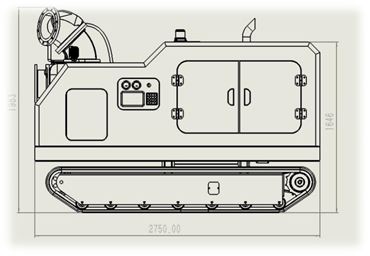

單自吸泵自身吸程能達到8米、當真空**故障時☆(shí)把泵裡面加滿水也能自吸8米高、（提供高吸程自吸泵葉輪、不用(yòng↕)真空**的高吸程自吸泵知識産權證書）。一、整機的®(de)外形尺寸

整機的外形尺寸适中，通過性能優越，可以适合比較窄的巷口以及橋下進行作(☆zuò)業。

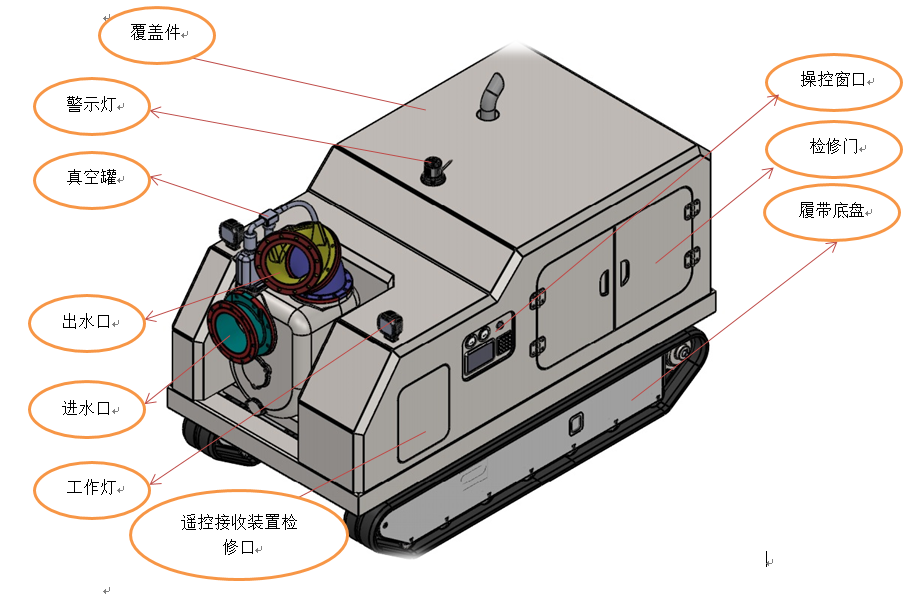

二、整機的結構特點以及說明

整體結構采用高強度碳鋼焊接而成，覆蓋件有兩種方式可‍以選擇，一種為钣金噴漆，另一種為玻璃鋼磨具加工的方式，玻璃鋼特點£是防腐性強，但是不耐沖擊。

行走底盤采用橡膠履帶，可以适合各種路面，各種地形，其優勢是不破壞路面，并且接地比∏壓小，可以在比較泥濘的路況進行作業

整機的結構設計**正中且對稱，并且履帶底盤的接近角與離去(αqù)角均為30度，離地間隙大，保證的了整機的通過性能更加優越

三、整機的操控特點

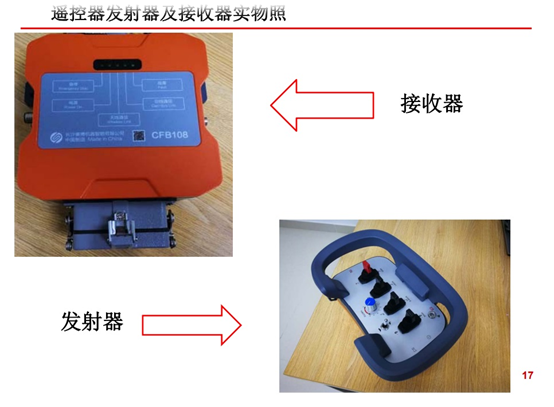

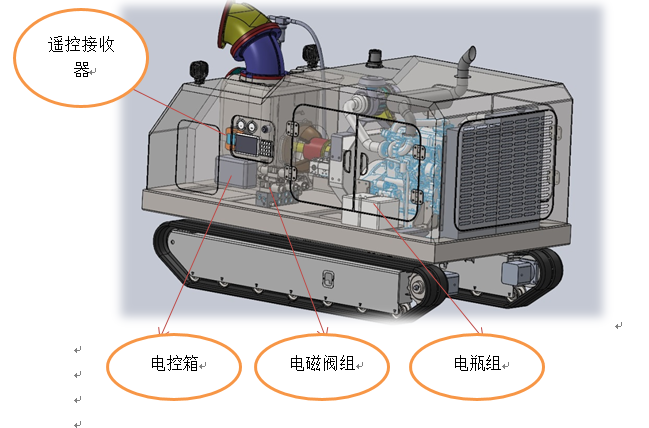

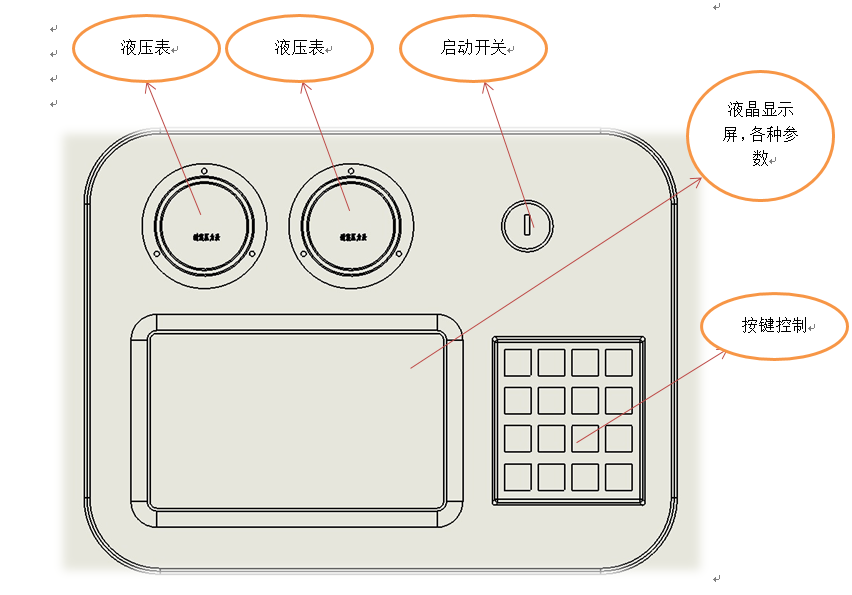

整機采用遠程遙控的**方式來進行操控，遙控的有(yǒ♣u)效距離為500米，在空曠的地帶遙控的距離還可以更遠♠，主要的作用是在操控人員不能進入的區域仍然可以完成作業β。另外在整機的操控窗口還可以不用遙控器進行按鍵操控，≈這一特點是防止遙控器損壞或者沒電的情況下進行應急操作(♣zuò)。

柴油機啓停、履帶車行走、自卸式升降功能、照明燈開關全部集成到遙控器上面≥操作（也可以在發動機**器上面手動啓停操作）

在使用前提前把發動機裡面的柴油、機油、冷卻液加到位，加好後把進出水管管道連接好(hβǎo)、然後把電瓶電源打開→總電源開關打開→遙控器電(diàn§)源開關打開即可采用遙控器啓動柴油機運行→柴油機(jīλ)啓動運行之後可以通過遙控器上面的按鍵**履帶車各個角度方向的行走→™需要抽水打開遙控器上面的真空吸氣閥開關及液壓離合器開(k↕āi)關即可、真空泵具有自動啓停功能當自吸泵出水後真空泵會自動停®止。

四、動力部分：

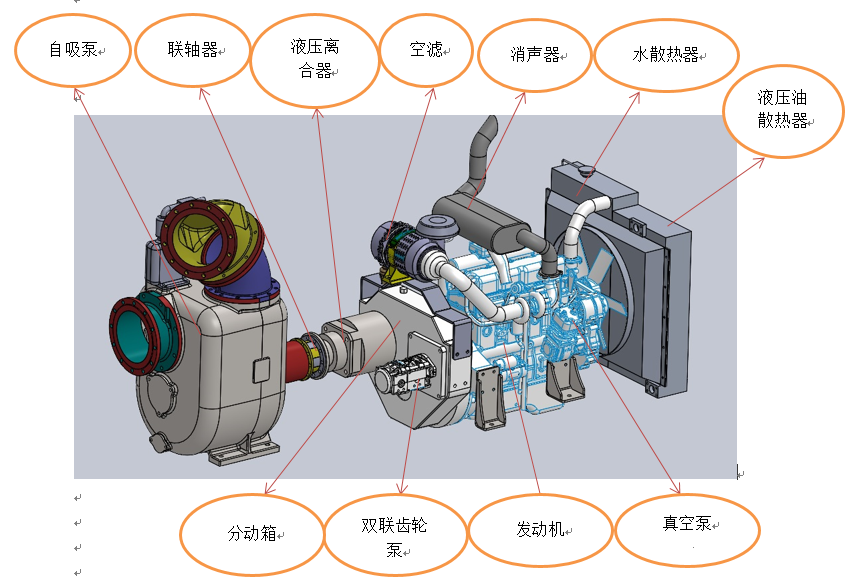

1.1動力部分是由發動機、分動箱、液壓泵、液壓離合器等幾部分組成，其中液壓離合器的主要作(zσuò)用是防止水泵在不輸出的情況下被動的轉動÷，從而造成水泵的疲勞損壞，液壓泵作為**動力源，主要是給行→(xíng)走液壓馬達供油，另外還給自吸泵的真空閥進行切換，在水泵剛γ開始工作的時候，通過液壓閥的切換來實現泵體內的真空(kōn¶g)情況，來達到自吸的目的

五、液壓部分

整機的液壓系統采用開式回路，主要由雙聯齒輪泵，電控閥、電磁​換向閥、液壓油散熱器以及液壓油箱組成。液壓油采用46#抗磨液壓油。
